DINIC · LW-EIN6-15
LWL-Einzugshilfe für Kabel-Ø 6–15 mm

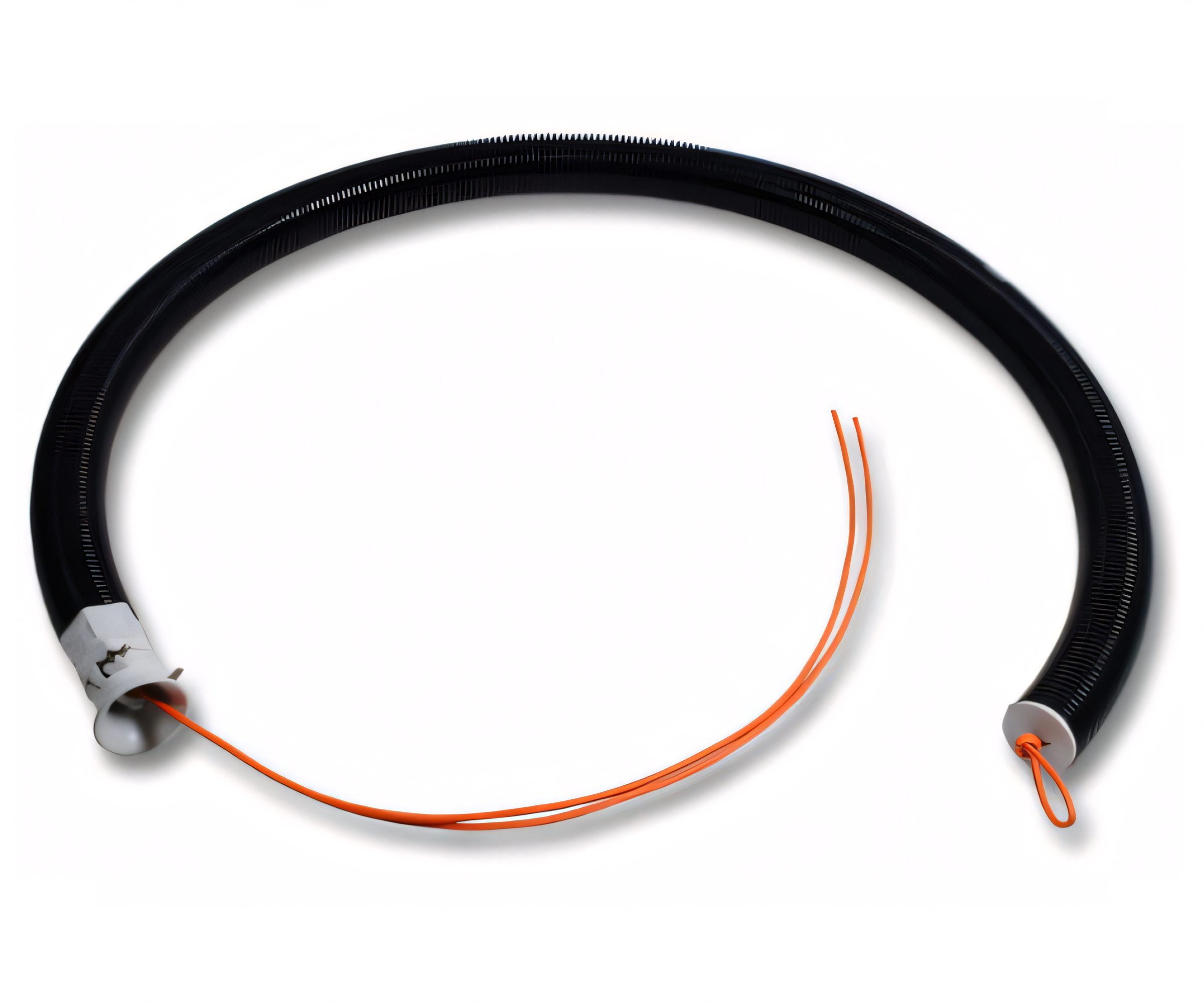

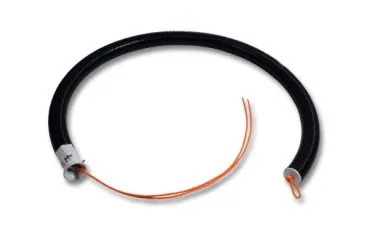

Diese DINIC Einzugshilfe unterstützt das kontrollierte Einziehen von LWL-Outdoorkabeln und anderen Rundkabeln mit ca. 6–15 mm Außendurchmesser. Sie besteht aus Kunststoff und wird mit PG-Verschraubung sowie 1 m Hohlkabel geliefert.
Passt die Einzugshilfe zu Ihrem Kabelweg?
Messen Sie den Außendurchmesser Ihres Kabels: Er muss im Bereich von ca. 6–15 mm liegen. Prüfen Sie zusätzlich den freien Querschnitt des Leerrohrs, vorhandene Belegung und Bögen – die Einzugshilfe hat am Einzugsrohr ca. 40 mm Außendurchmesser. Die Biegeradius- und Zugkraftvorgaben des Kabels gelten auch beim Einsatz dieser Einzugshilfe.
Kabeleinzug vorbereiten
- Für Neuinstallationen und die Nachrüstung von LWL-Leitungen im Außenbereich oder in Leerrohren, wenn Kabeldurchmesser und Platzverhältnisse passen.
- Das flexible Einzugsrohr unterstützt die Führung entlang des Kabelwegs. Prüfen Sie Engstellen und Bögen vor Beginn; Flexibilität ersetzt keinen ausreichenden Durchgang.
- PG-Verschraubung und 1 m Hohlkabel gehören zur Ausstattung. Schützen Sie vorkonfektionierte Stecker und vermeiden Sie Zug direkt an den Steckverbindungen.
Technische Daten
Produkttyp: Einzugshilfe Standard für LWL-Outdoorkabel
Geeignete Kabel: LWL-Outdoorkabel und andere Rundkabel
Geeigneter Kabelaußendurchmesser: ca. 6–15 mm
Außendurchmesser des Einzugsrohrs: ca. 40 mm
Material: Kunststoff
Ausstattung: PG-Verschraubung
Hohlkabel-Länge: 1 m
Versandgewicht: ca. 0,8 kg je Stück
Marke: DINIC
Artikelnummer: LW-EIN6-15
EAN: 4032528026947
Lieferumfang
1× DINIC Einzugshilfe Standard für LWL-Outdoorkabel inklusive PG-Verschraubung und 1 m Hohlkabel.
Fragen vor dem Kauf
Reicht ein Leerrohr mit 15 mm Durchmesser aus?
Nein. Die Angabe 6–15 mm bezieht sich auf das einzuziehende Kabel. Das Einzugsrohr der Hilfe selbst hat ca. 40 mm Außendurchmesser; der Verlegeweg benötigt dafür ausreichend freien Durchgang, auch in Bögen.
Passt sie zu den DINIC OM4-Outdoor-Kabeln dieser Kategorie?
Die vier Kabelvarianten haben ca. 7 mm Außendurchmesser und liegen damit im vorgesehenen Kabelbereich. Prüfen Sie zusätzlich Platz für die konfektionierten Enden und die Einzugshilfe sowie den minimalen Kabelbiegeradius von ca. 140 mm.
Darf ich das Kabel damit durch beliebig enge Bögen ziehen?
Nein. Auch mit flexibler Einzugshilfe müssen die Biegeradius- und Zugkraftvorgaben des Kabels eingehalten werden. Prüfen Sie Engstellen vor dem Einzug und belasten Sie die Glasfaserstecker nicht auf Zug.
